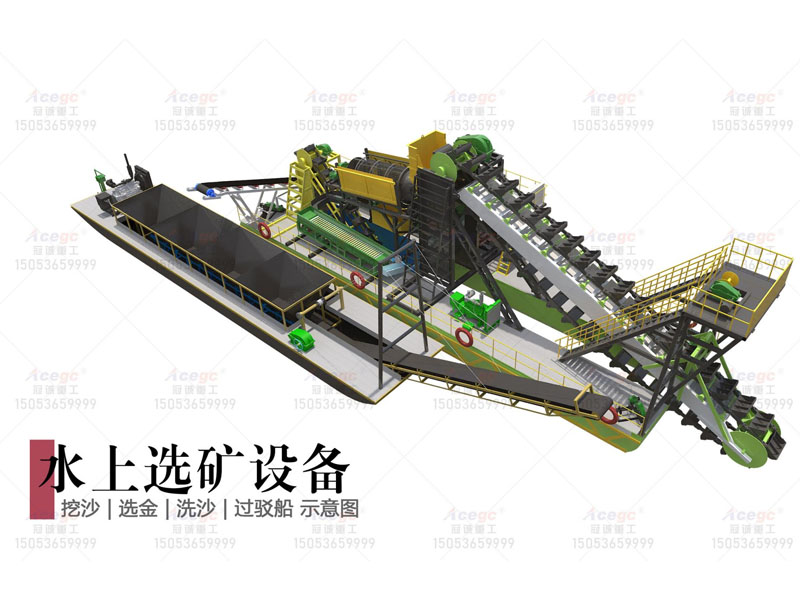

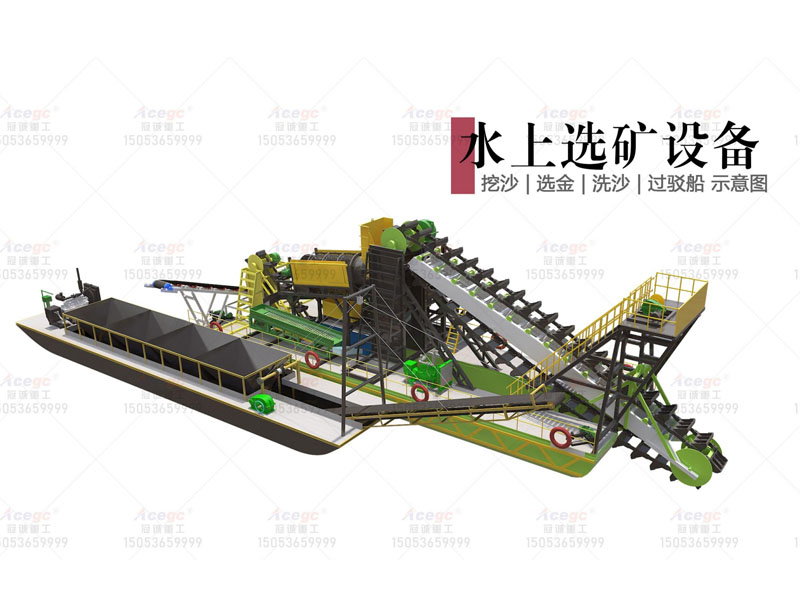

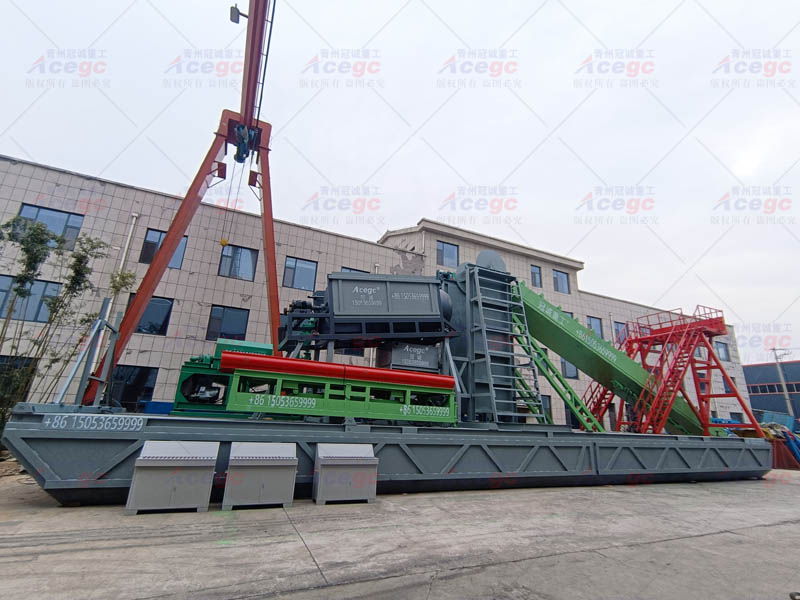

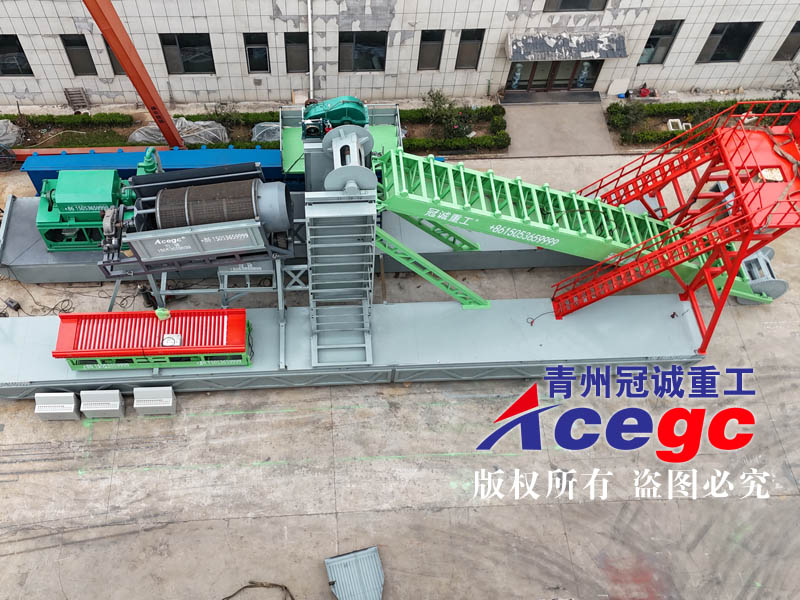

150-200立方挖沙選金洗沙過駁船技術參數&報價清單

名稱

規格

數量

功率

備注

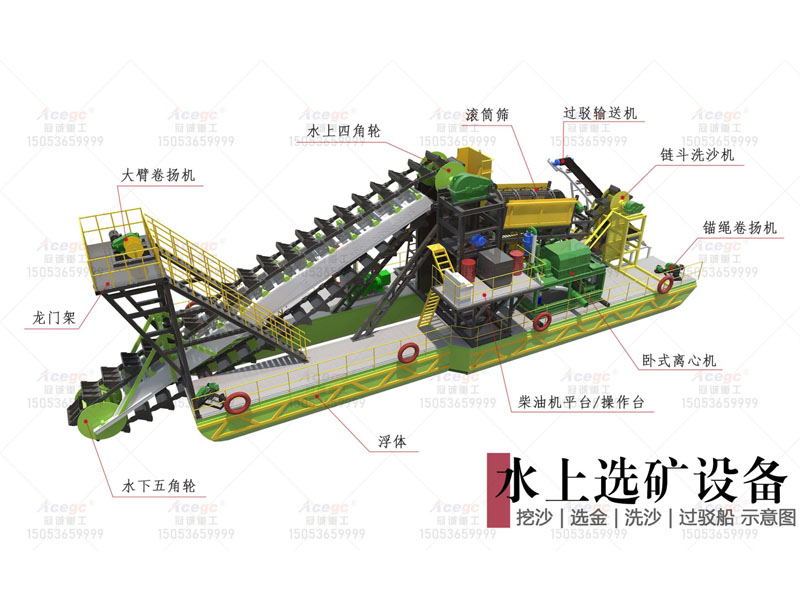

浮體

雙浮體，總長約24米，一側寬2.4米，另一側頭部寬2.4米，尾部寬3米，總寬度約7.5米；
浮體高度約1.45米。

1套

龍門架

高度約5米，主架材質：150*150*10厚方管

1套

方架&斜架

主架200X200H型鋼，20#工字鋼，方架高度約5.5米

1套

角輪

水上四角輪
水下五角輪

1套

大臂

一節臂，總長度約15.7米

1套

大臂卷揚機

500#減速機+11KW電機

1套

錨繩卷揚機

主錨350#減速機+5.5KW電機

1套

錨繩卷揚機

副錨 250#減速機+3KW電機

4套

100#挖斗&鏈條

100#挖斗：邊板厚度16mm，挖板10mm，唇板20mm厚耐磨錳鋼板，單重約140KG；
鏈條：鏈條厚度50mm，總厚度150mm，高度150mm
中心距900mm；材質：鑄鋼（高錳鋼）單重：約73KG
減速機：（鐵殼焊接）1000#*1臺
動力：75KW柴油機帶動

1套

滾筒篩

1.滾筒篩雙層結構，內徑1.3米，外徑1.6米，凈篩網長度3米，篩體總長度約4.5米；
2.滾筒篩內層篩網采用?22mm油田耐磨提油桿制作，5*10CM編孔；外層?22mm油田耐磨提油桿制作；
3.供水系統：采用中央+側沖水方式。
4.滾筒篩托輪：8.25-15實心工程輪胎*2條
5.減速機：JZQ-400
6.電動機：11KW

1套

液壓鼓動溜槽

規格：1500*6000mm
電機：5.5KW*1臺
液壓站功率：3KW
液壓升降、翻蓋

1臺

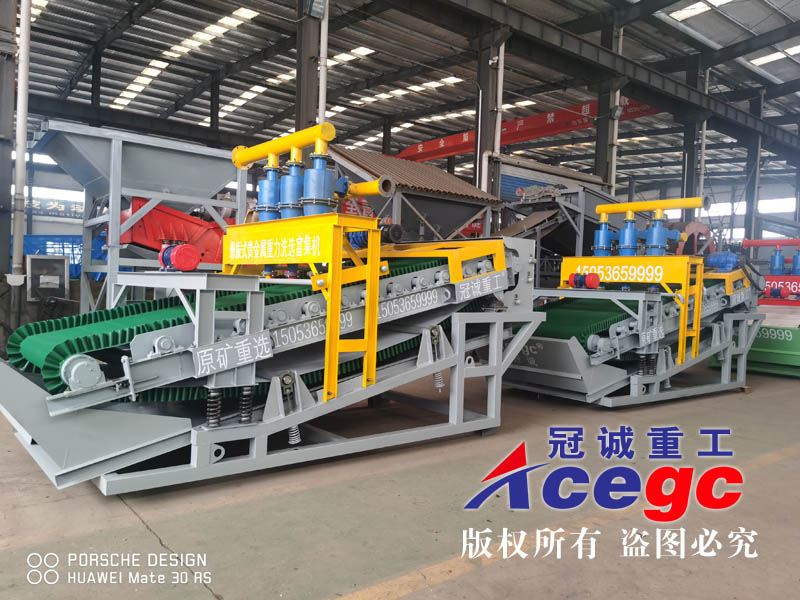

懸振動式貴金屬重力洗選富集機

規格：B1600X5000
機架：100X100方管
床面主架：20#槽鋼
皮帶寬度：1600mm
電機：雙級擺線針4KW*1臺
傳動方式：鏈輪傳動
激振器：0.37KW*1臺
首級重砂分離器*3臺

1臺

沙泵&料箱

4寸沙泵+15KW電機+料箱

1套

鏈斗洗沙機

80#挖斗

1套

過駁輸送機

B800*7m，雙層桁架結構
7.5KW電動滾筒*1臺

1套

離心水泵

7.5KW

1臺

潛水泵

7.5KW

1臺

控制柜

內部開關品牌：德力西或正泰

1套

四角輪動力

柴油機：100KW玉柴

1臺

發電機組

200KW
柴油機：玉柴
發電機：上海杜寧全銅無刷

1臺

功率

工作功率約90KW

出廠價格

￥：
（含發電機組，不含稅與運費，稅率13%）
